Расчет электропроводки для домашней сауны
Когда я впервые задумал построить сауну в гараже, меньше всего думал об электрике — ну подцепил обогреватель к розетке, и дело с концом! Но потом узнал про историю с обугленными проводами у соседа и понял: расчет проводки должен быть безупречным. Здесь я собрал ошибки и открытия, которые помогут вам создать безопасную сауну без риска пожаров и перегрузок.
Почему сауна — не простая розетка
Домашние электрики часто забывают главное: сауна — это влага, жара и одновременно — огромные киловатты. Помню, как в строительном форуме парень хвастался подключением электрокаменки алюминиевым проводом: «Работает ведь!» На втором сеансе скрутка расплавилась. В таких условиях ошибиться — как играть в рулетку с УЗО.
Особенности материалов усугубляют риск: древесина сушится годами, чтобы стать идеальным топливом, а конденсат проникает в мельчайшие щели. Если проводка не герметична и неправильно рассчитана, у вас под лавкой может вырасти искровой салют. Не хотелось бы?
С чего начать: считаем реальную мощность
Первым делом — вычислим общую нагрузку. Возьмем мою сауну: электрокаменка на 9 кВт + светодиодная подсветка 0.1 кВт + вентилятор 0.5 кВт. Считаем: 9 + 0.1 + 0.5 = 9.6 кВт.
Что у вас включится одновременно?
Забудьте про таблички на приборах — смотрите практику. Представьте пятничный вечер: работает ВСЕ — каменка, свет, вентиляция. А еще заряжается телефон на полке. Вот этот максимум и нужен. Не рассчитывайте проводку «на сейчас» — вдруг через год добавите парообразователь?
Важные нюансы при расчете:
- Стартовый ток: пусковая мощность каменки иногда в 1.5 раза выше номинальной — учитываем коэффициент запаса 20%
- Продолжительность работы: максимальная нагрузка длится часами → провода успевают прогреться
- Расстояние до щитка: каждые 25 метров требуют +1 мм² сечения (особенно актуально для бани в глубине двора)
Выбираем кабель: не ошибитесь в сечении
Мой главный просчет при первой попытке — использование ВВГнг 3×1.5мм². Для каменки в 9 кВт! По счастью, электрик остановил меня, показав ЖК карту с точкой плавления изоляции. С тех пор руководствуюсь тремя правилами:
Избегайте «лапши»: Тонкие провода — это риск. При выборе сечения используем таблицу:
- Нагрузка ≤ 2 кВт → 1.5 мм² (только для ламп!)
- 3-4 кВт — 2.5 мм²
- 4.6-6.1 кВт — 4 мм²
- 7-9 кВт — 6 мм²
Механизм вышел из строя? Для сауны обязателен ВВГнг-LS или NYM — они менее горючи и не выделяют удушающий дым. Ввод всегда трехжильным кабелем с отдельным PE-проводником.
Забудьте о скрутках на весу

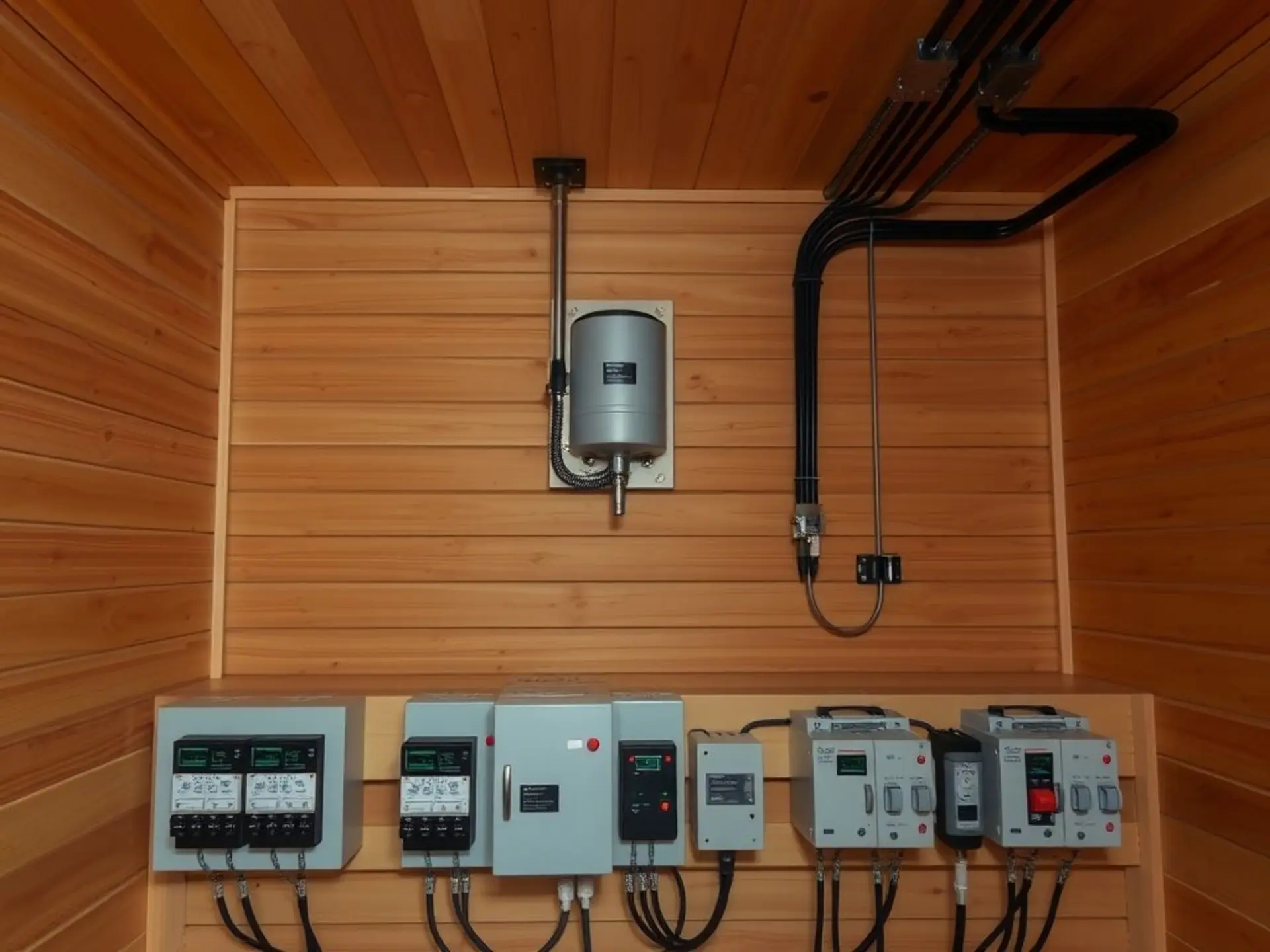

В парилке все соединения — только в распредкоробках IP65, вынесенных за пределы зоны пара. Провода ведем открыто — либо в гофре, либо в кабель-каналах. На моей покатой стене уместилось даже эстетично!
Защита: автоматы, УЗО и быстрая реакция
Вариант «один автомат на всё» убивает домашние сауны чаще пожаров. Представьте: когда каменка в парилке и фен в предбаннике срабатывают одновременно — защита обязана распознать угрозу. Мой щиток выглядит так:
Дуэт безопасности:
- Автоматический выключатель по току (1) — защищает от КЗ. Для каменки подбираем по формуле: I=P/U → 9000Вт/220В=41А. Ближайший номинал: 50А.
- УЗО (2) — отключит всю линию при утечке ≥30мА. Предпочитаю селективные (тип S) — срабатывают медленнее, чтобы не вырубалось всё при ложных срабатываниях.
Кто-то ставит дифавтоматы — не спорю, компактно. Но если он вышибет — ищи причину в каждой точке. С раздельной связкой проблема обнаруживается мгновенно.
Заземление — берегите печки и ноги
Подключение металлических частей к заземляющей шине — это как страховка для каменки. Провод РЕ желто-зеленого цвета сразу виден. Важней предупредить поражение током при конденсате: на полу лужа, ноги мокрые — удар тут как тут! Заземление снижает риск до нуля.
На чем точно не экономим
Через год эксплуатации понял: в сауне инвестиции окупаются спокойствием. Поэтому:
- Ставим термостойкую фурнитуру: Розетки и выключатели только класса IP54 и с крышками.
- Терморегулятор — в предбанник: Ставить его в парилку опасно — пар проникнет внутрь корпуса.
- Правильные лампы: Светильники должны выдерживать 125°С и защищаться деревянными плафонами.
Последний совет: если пар льется градом — значит где-то ошибка. Безопасная сауна нагревается равномерно, а провода в ней — прохладные. Всего 2 минуты с токовыми клещами перед первым запуском предотвратят кошмар с обугленной проводкой. Успехов с паркой и электричеством!
